消防信號蝶閥與消防蝶閥的核心區別解析
消防信號蝶閥廠家
作者：廣東振興消防
閱讀量：360
發表時間：2025-11-20
文章摘要：消防蝶閥與消防信號蝶閥均為消防供水系統中控制水流的關鍵設備，二者共享蝶閥“旋轉90°實現啟閉”的核心結構特性，但在功能延伸、結構配置及應用場景上存在本質差異。明確二者區別是消防系統設計、選型及運維的重要前提，以下從五大核心維度展開詳細對比。一、核心功能：是否具備信...
消防蝶閥與消防信號蝶閥均為消防供水系統中控制水流的關鍵設備，二者共享蝶閥“旋轉90°實現啟閉”的核心結構特性，但在功能延伸、結構配置及應用場景上存在本質差異。明確二者區別是消防系統設計、選型及運維的重要前提，以下從五大核心維度展開詳細對比。
一、核心功能：是否具備信號反饋能力是關鍵分界
功能差異是兩類閥門最根本的區別，直接決定了其在消防系統中的管控價值：

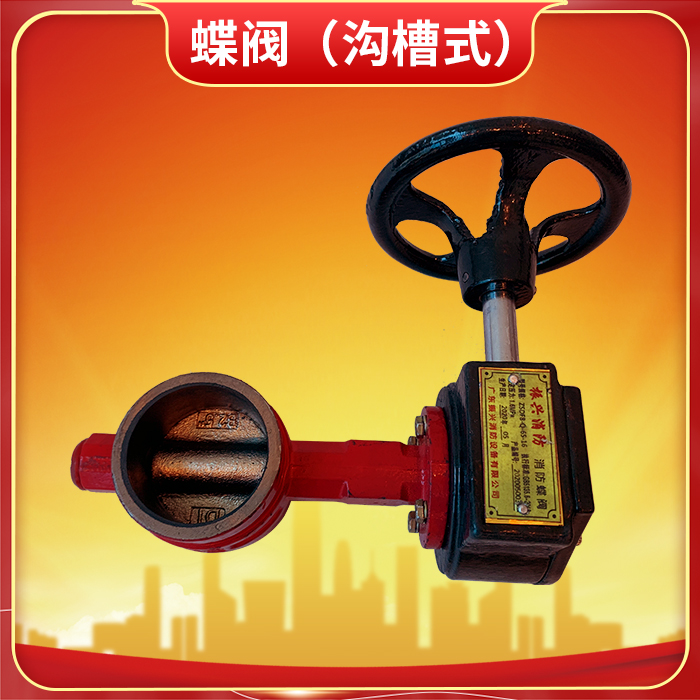

（一）消防蝶閥：僅具備基礎水流控制功能
消防蝶閥的功能局限于“水流通斷與調節”，通過手動或電動驅動蝶板旋轉（0°-90°），實現流道的關閉、開啟或部分開啟，僅能完成對水流的基礎控制。其本質是“機械執行部件”，無任何狀態輸出或反饋能力，無法向外界傳遞自身啟閉狀態信息。
例如：當消防蝶閥安裝于消火栓分支管時，操作人員需現場旋轉手柄確認閥門是否開啟，無法通過遠程系統獲取狀態。
（二）消防信號蝶閥：水流控制+狀態信號反饋雙重功能
消防信號蝶閥在繼承消防蝶閥全部水流控制功能的基礎上，核心新增了“狀態信號實時反饋”功能。通過內置的信號組件（行程開關、編碼器等），可將閥門“全關”“全開”或中間開度狀態轉化為標準電信號（如開關量、4-20mA模擬量），并傳輸至消防控制室或智能化監控平臺，實現閥門狀態的遠程可視化管控。
例如：安裝于自動噴水滅火系統報警閥組前的消防信號蝶閥，當閥門被誤關時，會立即向消防控制室發送“全關”報警信號，管理人員可第一時間發現并處置，避免火災時供水中斷。
二、結構組成：信號反饋組件是消防信號蝶閥的專屬配置
兩類閥門的基礎結構（閥體、蝶板、閥桿、密封件、連接法蘭）完全一致，但消防信號蝶閥額外增加了信號采集與傳輸相關組件，結構更復雜：
（一）消防蝶閥：基礎結構無冗余配置
核心組成僅包括：1. 閥體（承載與流道）；2. 啟閉組件（蝶板、閥桿、手動/電動操作裝置）；3. 密封組件（閥座橡膠、閥桿填料）；4. 連接組件（法蘭）。無任何與信號相關的部件，結構簡潔，制造成本較低。
（二）消防信號蝶閥：新增信號反饋核心組件
在消防蝶閥基礎結構上，強制增加三大專屬組件：1. 聯動機構（凸輪、齒輪組等，與閥桿聯動，將蝶板旋轉角度轉化為機械動作）；2. 信號采集元件（行程開關或編碼器，行程開關用于檢測“全開/全關”極限位置，編碼器可精準采集任意開度）；3. 信號輸出組件（接線盒、導線，將采集的電信號標準化輸出）。部分高端型號還配備故障檢測模塊，可反饋閥門卡澀、密封泄漏等異常信號。
三、運行監控：人工巡檢與智能監控的本質差異
由于功能與結構的差異，兩類閥門的運行狀態監控方式截然不同，直接影響消防系統的運維效率與應急可靠性：
（一）消防蝶閥：依賴人工現場巡檢
無遠程監控能力，需運維人員定期（如每月）到現場檢查閥門狀態：通過觀察操作手柄位置、閥桿標識或手動試轉，確認閥門是否處于“全開備用”狀態。這種方式存在三大弊端：1. 效率低，尤其對大型建筑或分散布置的閥門，巡檢耗時費力；2. 時效性差，閥門誤關或故障后無法及時發現；3. 易漏檢，人工巡檢存在主觀疏忽風險。
（二）消防信號蝶閥：遠程智能監控+主動報警
實現“無人值守+主動預警”：1. 實時監控，消防控制室可通過監控平臺實時查看所有信號蝶閥的狀態（全開/全關/開度百分比）；2. 主動報警，當閥門狀態異常（如誤關、卡澀）時，立即觸發聲光報警，并顯示故障閥門位置；3. 數據追溯，部分系統可記錄閥門狀態變化日志，便于故障溯源。這種方式大幅降低運維成本，同時確保應急狀態下閥門狀態可知、可控。
四、適用場景：基于監控需求的差異化選型
兩類閥門的適用場景嚴格取決于消防系統對“狀態監控”的需求等級，選型不當會導致功能冗余或管控缺失：
（一）消防蝶閥：適配低監控需求場景
適用于：1. 小型建筑（如單層商鋪、小型辦公樓）的次要分支管；2. 非關鍵區域供水控制（如室外消火栓輔助管道）；3. 系統維護時的臨時隔離閥門；4. 對監控成本敏感、且人工巡檢可覆蓋的場景。其核心優勢是成本低、結構簡單，滿足基礎水流控制需求即可。
（二）消防信號蝶閥：適配關鍵區域與智能系統
強制或優先用于：1. 自動噴水滅火系統、泡沫滅火系統等關鍵滅火系統的主干管、報警閥組前/后；2. 消防水池、水箱、水泵出水管等核心供水環節；3. 高層建筑、商業綜合體、工業廠房等大型復雜場所的分區控制閥門；4. 智能化消防系統（如智慧消防平臺）配套使用。這些場景對閥門狀態的可靠性要求極高，需通過信號反饋實現精準管控。
五、成本與運維：消防信號蝶閥的“前期投入+后期省心”
兩類閥門在全生命周期成本上存在差異，需結合長期運維綜合考量：
（一）消防蝶閥：前期成本低，后期運維成本高
購置成本僅為同規格消防信號蝶閥的50%-70%，但后期需投入大量人工巡檢成本；且因故障發現不及時，可能導致火災時供水失效，造成巨大間接損失。
（二）消防信號蝶閥：前期成本高，后期運維成本低
購置成本較高（含信號組件及配套布線成本），但后期無需頻繁人工巡檢，運維效率提升；同時因狀態可監控、故障可預警，能有效避免應急狀態下的功能失效風險，長期綜合效益更優。
六、總結：以“監控需求”為核心的選型原則
消防蝶閥與消防信號蝶閥的核心區別可概括為“是否具備狀態信號反饋能力”，由此延伸出結構、監控方式、適用場景的連鎖差異。選型時需遵循“關鍵區域必選信號閥、次要區域可選普通閥”的原則：在消防系統核心供水環節、關鍵滅火區域及智能化管控場景中，必須選用消防信號蝶閥；僅在低風險、非關鍵且人工可管控的場景中，可選用普通消防蝶閥。無論選用哪種閥門，均需確保安裝規范、定期維護，避免因閥門失效影響消防系統可靠性。
