淺談七氟丙烷氣體滅火系統管網的管道內容積問題
作者：廣東振興消防
閱讀量：1238
發表時間：2019-11-01
文章摘要：為什么七氟丙烷管網的管道內容積，不該大于流經該管網的七氟丙烷儲存量體積的80%？這個問題小編專門咨詢了我們公司的技術總監

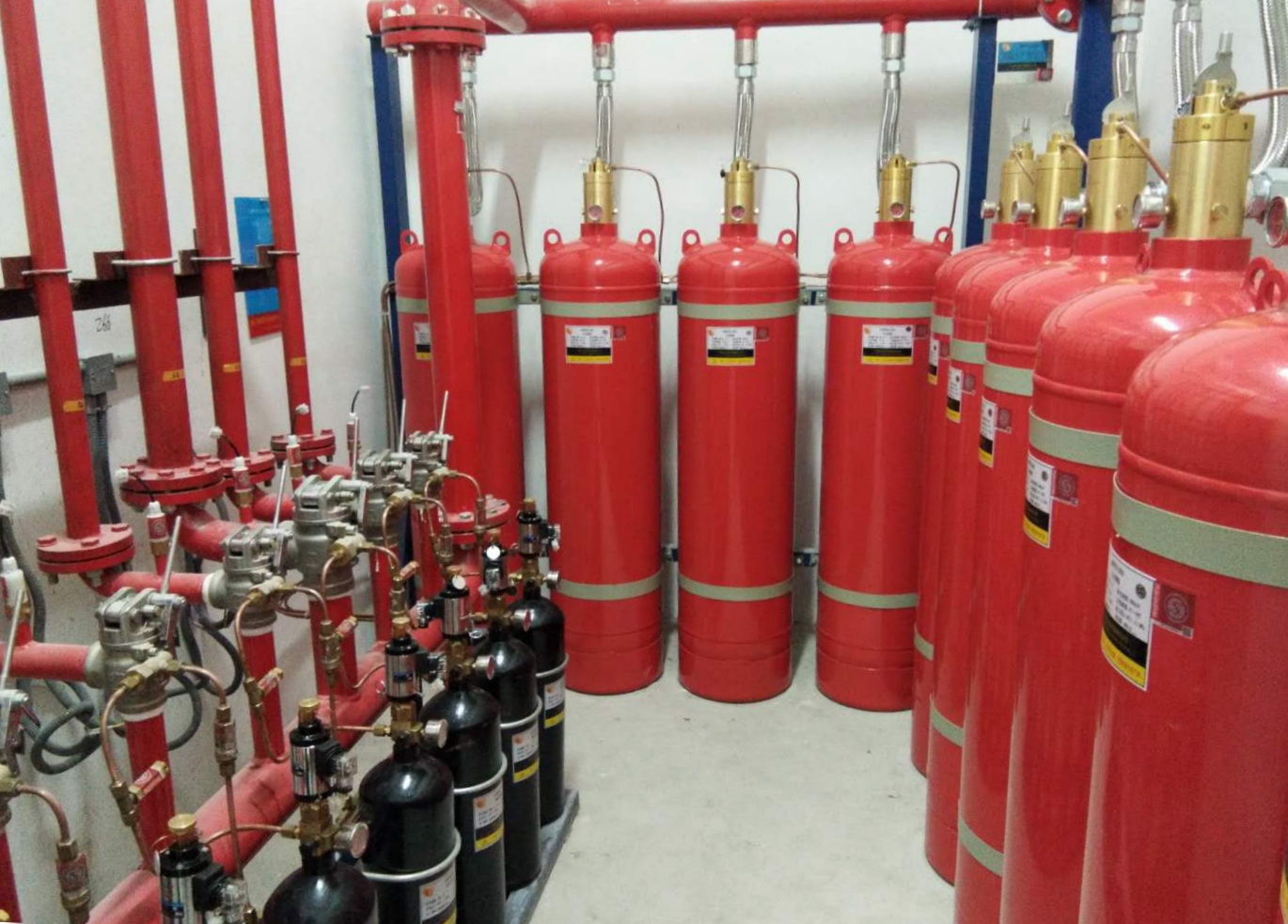

大家好，昨天小編在看公眾號留言時發現有一位小伙伴問了一個很專業的問題：為什么管網式七氟丙烷的管道內容積，不該大于流經該管網的七氟丙烷儲存量體積的80%？這個問題小編專門咨詢了我們公司的技術總監，得到了這個小伙伴想要的答案。今天小編就給大家來解釋一下為什么七氟丙烷管網的管道內容積，不該大于流經該管網的七氟丙烷儲存量體積的80%！
一、氣體滅火系統規劃規范GB50370-2005對管網七氟丙烷的管網內容積的要求如下：
3.3.11管網的管道內容積，不該大于流經該管網的七氟丙烷儲存量體積的80%。問題：
1、為什么規則這條，目的是什么?
2、假如不滿意這條，對核算有什么影響，會有什么后果?
二、條文解說
3.3.11本條所做的規則，是為保證七氟丙烷在管網中的流動功能要求及體系管網核算方法上的要求而設定的。我國國家規范《鹵代烷1301滅火系統規劃規范》GBJ50163-92和美國規范《鹵代烷1301滅火系統規范》NFPA12A中都有相同的規則。條文解說并沒有解說詳細原因，查閱《鹵代烷1301滅火系統規劃規范》GBJ50163-92的條文解說如下：
1.本條第二款規則管網內滅火劑的百分比不該大于80%。這是依據以下狀況確認的。
2.試驗證明當儲存容器內的鹵代烷1301的86%～93%排出儲存容器時，儲存容器內幾乎已不存液態鹵代烷1301。也就是說當管網內滅火劑的百分比到達86～93%時，最后的液態鹵代烷1301已離開儲存容器進入管道內，隨之進入管網的將是鹵代烷1301蒸氣和氮氣，這時要核算出管網內實踐鹵代烷1301的百分比將是困難的。
3.管網內鹵代烷1301的百分比大，闡明相應的管網容積大，中期容器壓力則低。例如一個充裝密度為1200kg/m³，儲存壓力為2.50MPa的體系，管網內滅火劑的百分比為10%時，中期容器壓力為1.82MPa，當管網內滅火劑的百分比為80%時，中期容器壓力僅1.13MPa。因此，在確認鹵代烷1301滅火系統儲存壓力等級和滅火劑充裝密度時，必須考慮管內滅火劑百分比的影響。管網內滅火劑的百分比大，應選用較小的充裝密度和較高的儲存壓力。
4.本款規則國際規范化組織及大多數工業發達國家有關規范規范的規則是共同的，美國NFPA12A規范在1985年曾經的版本中規則管網內滅火劑的百分比不得超越100%，而1985年以后的版本中均改為不得超越80%。
5.依據條文解說，管網的管道內容積，不該大于流經該管網的七氟丙烷儲存量體積的80%的主要原因是管網容積大，進入管道內的滅火劑幾乎是氣態的，不利于核算，而且中期容器壓力過低，達不到核算要求。不能在規則的時間內噴射，影響滅火效果。
以上就是七氟丙烷管網的管道內容積，不該大于流經該管網的七氟丙烷儲存量體積的80%的內容，如果大家對管網式七氟丙烷管道還有疑問，歡迎咨詢振興消防，期待您的來電！
